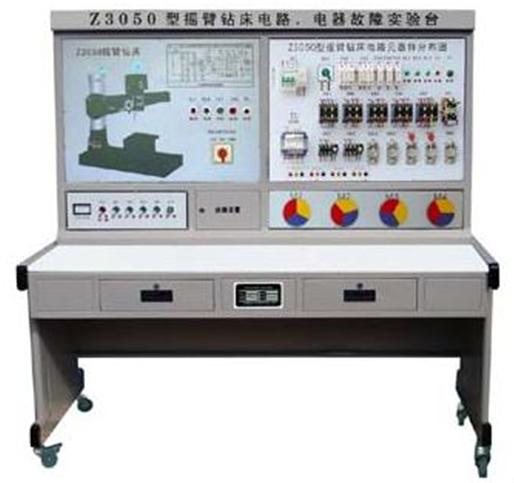

SB-Z3050型搖臂鉆床電氣技能實訓考核裝置
一、概
述
Z3050型搖臂鉆床電氣技能實訓考核裝置”是我國各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。它適用于課堂演示、機床電氣控制原理性的操作實訓。由于設備均采用工業中通用的電器，因而它可作為社會電工類職業培訓中機床電氣維修方面的實訓設備，同時可作為職業資格培訓考核用。通過本裝置的實訓，不僅能提高學生的動手能力，而且還克服了以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時，為高層次維修技能的訓練，提供了較理想的設備，從而實現了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于Z3050搖臂鉆床電氣控制的模擬與Z3050搖臂鉆床電氣故障排除的技能考核。
三、技術性能
1.輸入電源:
三相四線～380V±10% 50Hz
2.工作環境:
溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1kVA
4.外形尺寸：141cm×72.5cm×153.5cm
四、裝置的基本配置
1.SB-JC01電源控制面板（鋁質面板）
(1)交流電源（帶有漏電保護措施）
提供三相交流電源(380V)
(2)人身安全保護體系
電壓型漏電保護器：當線路出現的漏電現象時，控制屏內的接觸器便立即跳閘，切斷了電源。
電流型漏電保護裝置：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
2.SB-Z01（鋁質面板）
面板上安裝有機床的所有主要電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈用于指示機床的相應動作。
面板上印有Z3050搖臂鉆床立體示意圖，可以很直觀地看到該搖臂鉆床的外形輪廓。
3.SB-Z03（鐵質面板）
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很清晰的看到它們的動作狀況。
4.三相異步電動機
四只380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵電動機、立柱松緊電動機和搖臂升降電動機。
5.故障開關箱
設有32開關，其中K1到K25用于故障設置；K26到K31保留；K32用作指示燈開關，用于設置機床的動作指示狀態。
6.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
五、實訓項目
1.熟悉常用低壓電器的機構、原理
2.通過測量找出線路上的故障點
3.對機床故障的排除
4.設置故障點，作為維修電工的技能考核臺
