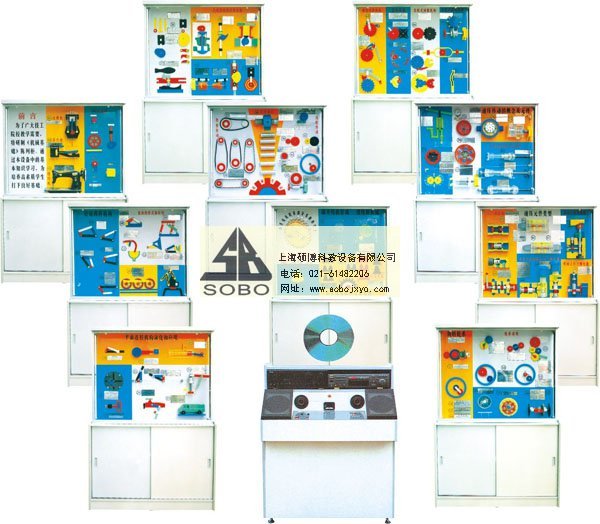

SB10-92型《機械基礎》示教陳列柜
一、概述：
根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備。本陳列柜共分十個柜，陳列柜通過機械模型或?qū)嵨�，配合相�?yīng)的圖文資料，形象地展示與解說機械基礎的基本知識，加強學生對通用機械基礎的類型、結構特點及其設計的感性認知，為進一步學習機械基礎奠定基礎。
二、技術規格：
1、全套陳列柜由10個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
2、柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
3、柜頂部罩板內裝有照明日光燈，符合人機工程要求；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
5、柜背設有對開門，有利維護設備和方便維修。
6、柜底裝有萬向輪，方便移動。
7、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示�？刂撇捎�4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
8、模型材料采用亞克力有機板與工程塑料制造；
三、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械課程教學改革的需要，按照"塑造實物教材、營造實踐環境和促進學生自主認知"的基本理念進行優化設計，使"知識、認知、思考"三元一體化，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，對機械基礎課程內容進行較全面的展示，包括平面機構應用、凸輪、齒輪、液壓元件原理等，提供內容豐富的機械基礎基本知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
四、《機械基礎》示教陳列柜，各柜內容如下：
|
序號和名稱 |
柜內模型內容 |
|
第1柜:機器的組成及特征 |
內燃機、蒸汽機、縫紉機、運動副(6件) |
|
第2柜:鉸鏈四桿機構的形式與應用 |
曲柄搖桿機構(2件) 、雙曲柄機構(2件) 、剪刀機、攪拌機、雷達俯仰機構、破碎機、機車車輪聯動機構、起重機 |
|
第3柜:平面連桿機構應用 |
曲柄滑塊機構、偏心輪機構、送料機構、雙滑塊機構、曲柄移動導桿機構、曲柄搖塊機構、轉動導桿機構、抽水機、牛頭刨床、導桿機構、自卸翻料裝置 |
|
第4柜:凸輪機構的形式 |
盤形凸輪機構、移動凸輪機構、內燃?xì)忾y機構、搗碎機凸輪機構、造型機凸輪機構、圓錐、圓柱凸輪機構、等徑凸輪機構、交叉槽凸輪機構 |
|
第5柜:機械傳動的各種類形 |
平帶傳動、V帶傳動、圓帶傳動、鏈傳動、滾珠螺旋傳動、螺紋牙型(6種) 、正齒輪齒條傳動、直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、內嚙合齒輪傳動、蝸輪蝸桿傳動 |
|
第6柜:齒輪的基本性質 |
漸開線的形成、擺線的形成、漸開線齒輪的正確嚙合條件、齒數、模數、壓力角、齒高系數 |
|
第7柜:輪系的基本性質 |
定軸輪系、差動、行星、定軸輪系、由外嚙合齒輪組成的行星輪系、特殊的周轉輪系、旋輪線、傳遞功率、差速器、諧波齒輪機構、擺線針輪機構 |
|
第8柜:間歇運動原理應用 |
棘輪機構、雙動式棘輪機構、雙向式棘輪機構、外槽輪機構、內輪機構、球面槽輪機構、齒輪式間歇機構、針輪組成的不完全齒輪機構、不等速星輪機構、蝸桿凸輪式空間間歇機構、停歇運動導桿機構、雙齒條式間歇機構 |
|
第9柜:液壓傳動原理應用 |
液壓泵、外嚙合齒輪泵、擺線齒輪泵、徑向柱塞泵、回轉式油泵、軸向柱塞泵、單作用式葉片泵、YB型葉片泵、實心單出桿液壓缸、實心雙出桿液壓缸、空心雙出桿液壓缸 |
|
第10柜:液壓傳動原理應用 |
普通單向閥(管式)2件、普通單向閥(板式) 、手動換向閥、二位四通換向閥、三位四通換向閥、先導式溢流閥、直動式順序閥、單向行程節流閥、壓力繼電器 |
