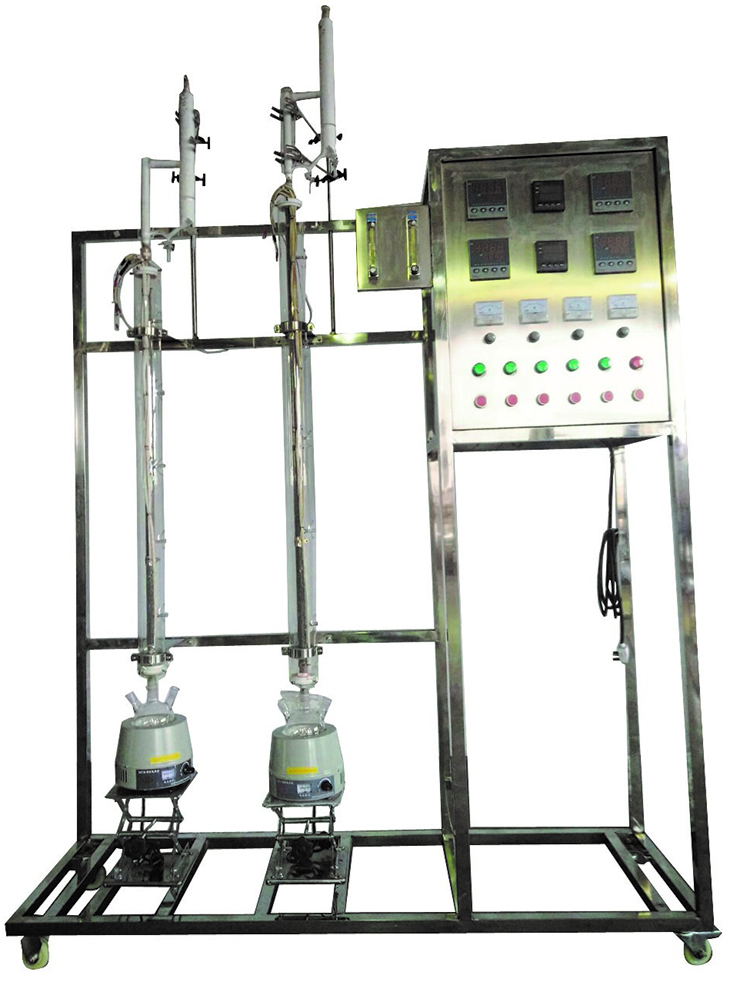

SBGY-303萃取精餾實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、掌握萃取精餾的基本原理和操作。 2、能進行全塔物料衡算和塔操作的過程分析。 3、了解萃取精餾與常規精餾的區別。 4、學會分析塔內物料組成。 |
|||
|
主要配置 |
電熱器、蒸餾釜、萃取精餾塔、溶劑回收塔、冷凝器、數字溫度顯示儀表、回流系統、流量計、不銹鋼框架、儀表柜。 |
|||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span> 液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
|
技術參數 |
1、玻璃萃取精餾塔體（填料）：φ30×1400mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。 2、溶劑回收塔（填料）：φ30×1200mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。 3、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。 4、塔內填裝φ2×2mmθ不銹鋼θ環型填料。 5、玻璃塔釜，容積500ml，加熱器：800W。 6、K型熱電偶 ：0—200℃（4支）。 7、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍2.5～25ml/min ，數量2套。 8、宇電AI518溫度控制儀，宇電AI704M溫度巡檢儀。 9、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。 10、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。 11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 12、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀 |
回流比控制顯示儀 |
|
|
萃取精餾塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
萃取精餾塔節 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
萃取精餾塔頂 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
溶劑回收塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
溶劑回收塔節溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
溶劑回收塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
數字型萃取精餾實驗裝置 SBGY-303/II |
||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀，精度：0.5%FS |
回流比控制顯示儀 |
|
|
萃取精餾塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
萃取精餾塔節 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
萃取精餾塔頂 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
溶劑回收塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
溶劑回收塔節溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
溶劑回收塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
|||
